歐版鄂式破碎機簡介

C系列歐版顎式破碎機，是我公司引進國外先進技術開發研制的新產品， 在國內處于領先水平，處理能力大，破碎效率高。 與傳統顎式破碎機相比，具有噪音小、振動小、運行平穩、整機部件材質強度大等特點， 必要時整機可拆解成單件，方便吊運安裝，用適用于狹小環境。 C系列歐版顎式破碎機擁有高效的運動學性能和強勁的動力，保證了能夠在惡劣的礦山環境下高效作業， 是傳統顎式破碎機的升級替代產品。

歐版鄂式破碎機和傳統鄂式破碎機主要的區別就在于國產的顎式破碎機顎板是平的，歐版的是彎的，這樣的話動顎與靜鄂的夾角就是V型的， 所以說歐版鄂式破碎機的耐磨性提高了。該設備多用于砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。

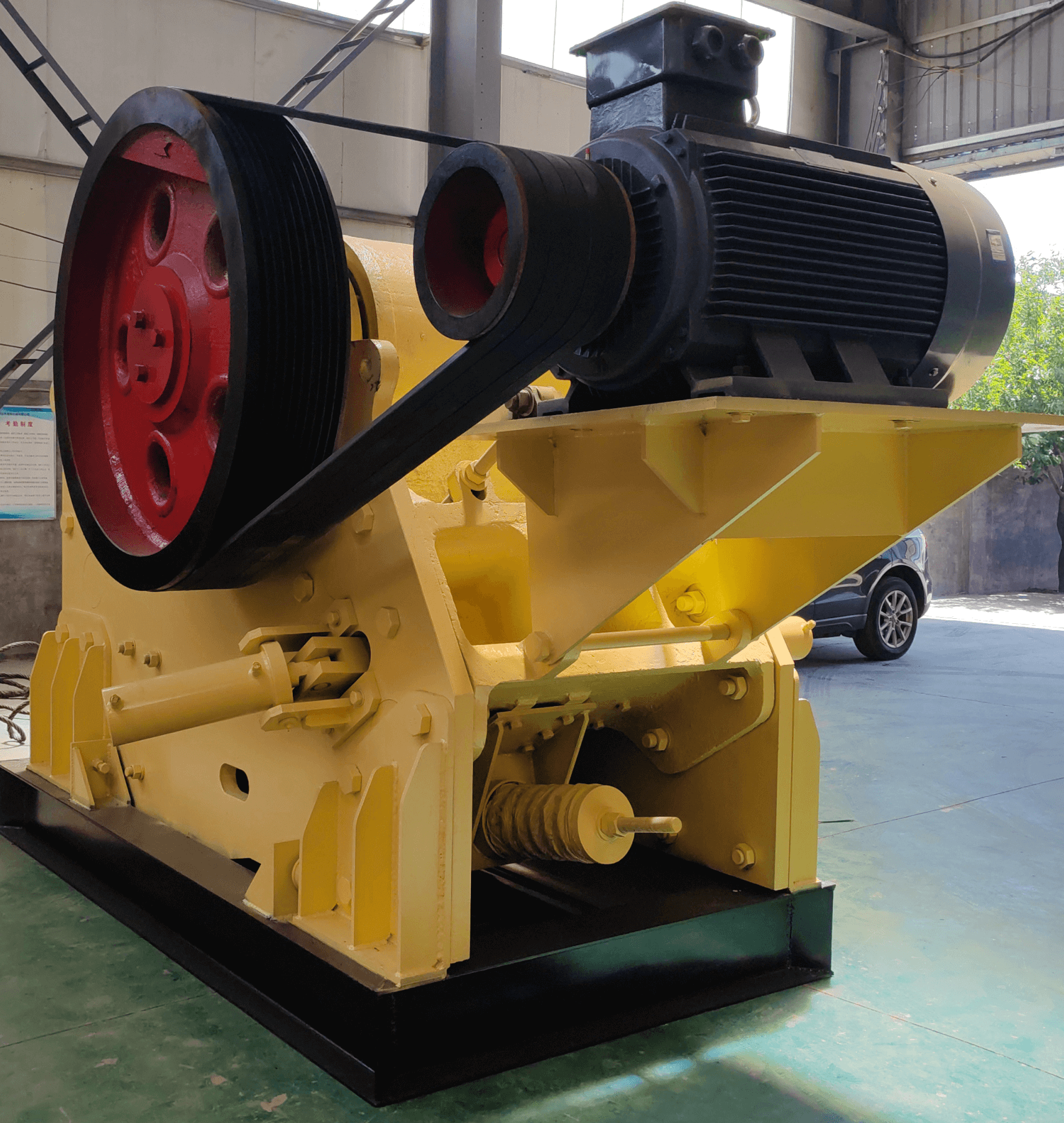

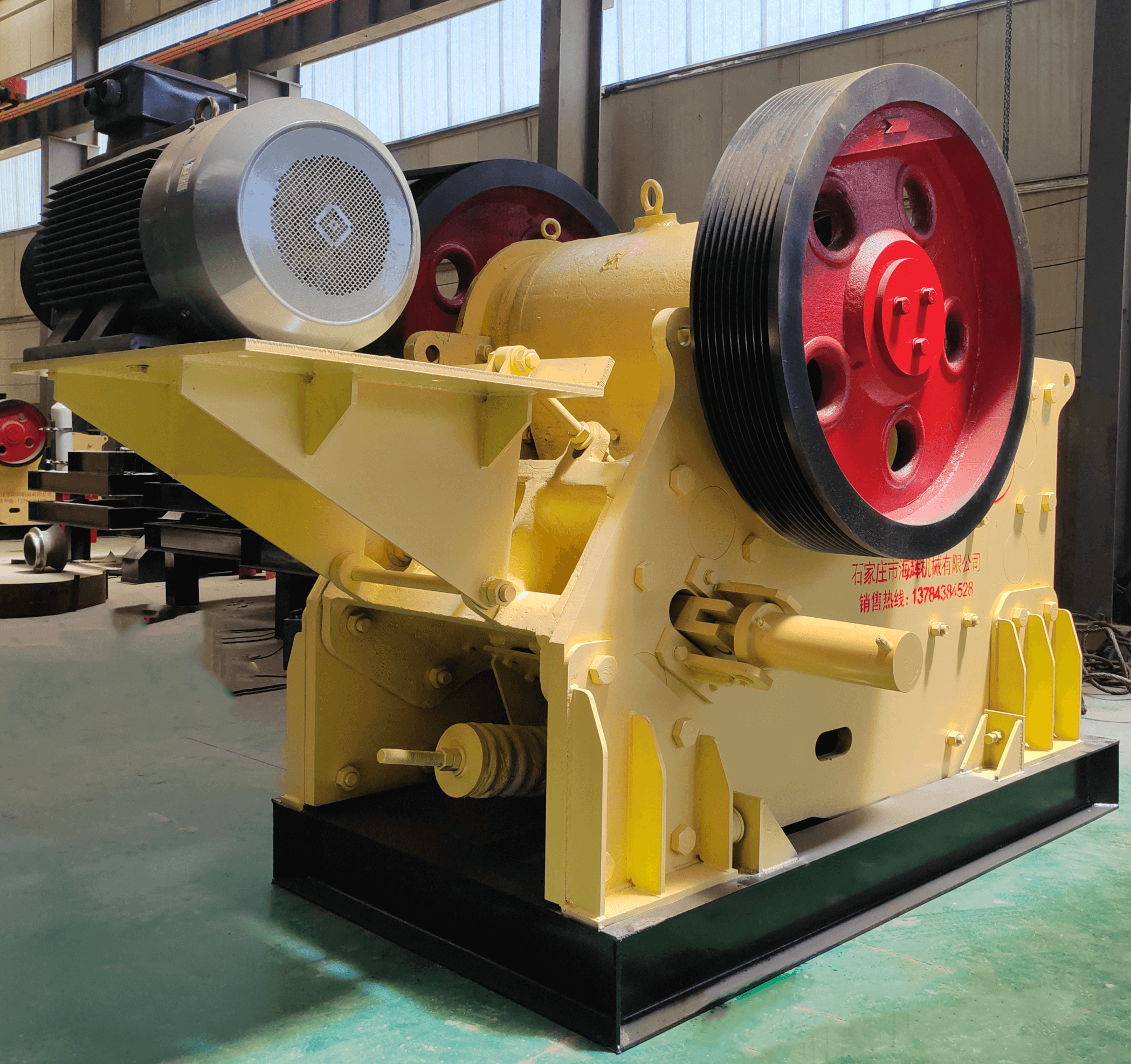

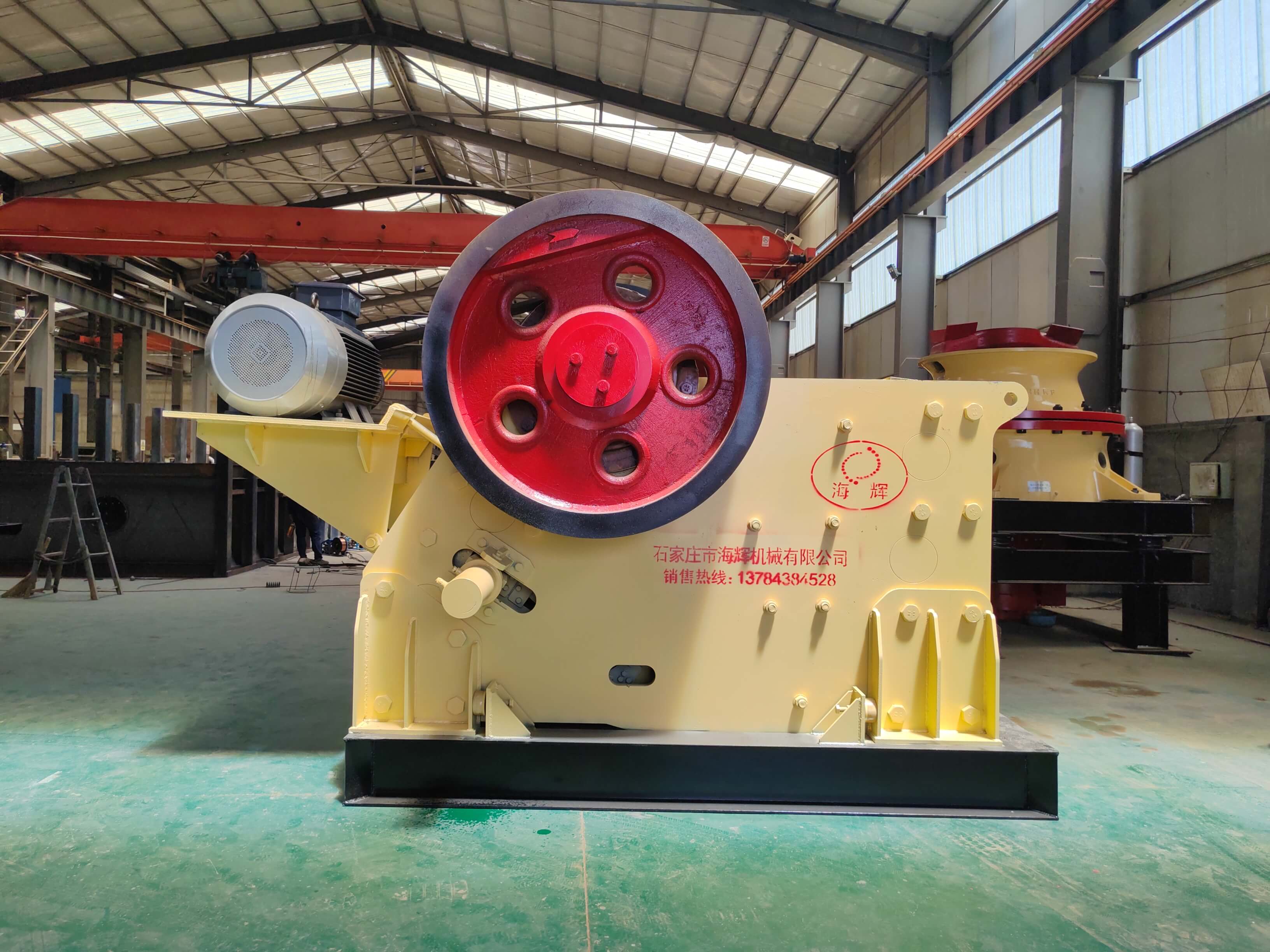

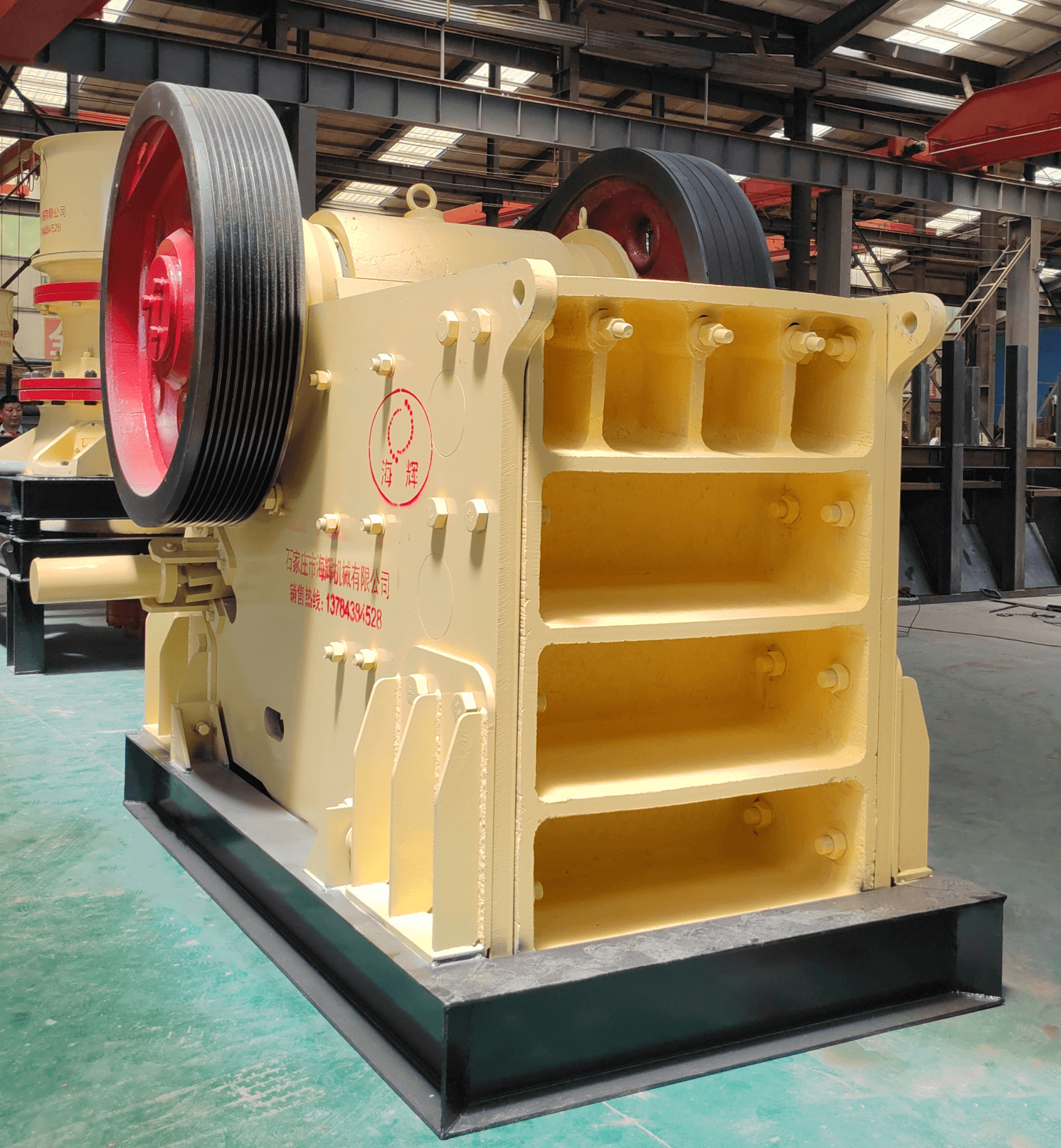

產品展示

性能優勢

1.模塊化非焊接結構:焊接不當可使破碎機材料改變其本身的性能，影響破碎機的整體壽命，造成不必要的維修，且耽誤生產。 新的破碎機采用前后檔分別單獨鑄造與側板、整體式軸承座，銷栓連接。并使破碎機的運輸更加方便。

2.安裝簡單方便:優化設計后的破碎機平衡性更好，安裝采用減震墊和限位塊。 安裝時間更短，無需事先制作尺寸精確的地腳螺栓孔，也無需地腳螺栓。

3.一體式電機安裝:破碎機出廠時就已經安裝電機架，電機架與破碎機為一體式，減小了破碎機的安裝空間和V帶長度。 電機和破碎機同步運動，增加了V帶壽命。

4.有限元分析:破碎機采用了行業專業的機械運動設計軟件進行輔助設計。 從零部件建模到機構分析，從動力學分析到有限元分析，設計全程得到了有效的控制。

5.破碎腔型優化:優化設計的破碎腔型配合合理的沖程，使得破碎機產量更高。無論是鵝卵石、開山石還是礦石，都有與之相匹配的齒板。

6.調節更方便、易于實現自動化: 新型破碎機采用楔塊調節。機械式調節可使破碎機無論在工作還是停機時都可以調節。而更換成液壓調整后，可使破碎機實現自動控制， 無需增減笨重的墊板，也不需要人工松緊彈簧拉桿螺母，只須觸按按鈕即可實現調節和動顎預緊。

7.可選配配件: C系列破碎機提供多種選配件，包括進料斗、飛輪帶輪安全罩、自動潤滑系統、液壓調整系列。這些選配件可以大大提高設備的運行效率，降低生產成本。

8.機構優化: 采用機構分析對動顎沖程進行優化得到比普通破碎機更大的沖程，因而產量更高效率更高。

9.選用優質鋼板: C系列破碎機零件選用優質的合金鑄鋼件和熱軋合金鋼板，確保使用壽命和穩定性。

10.加大的軸承: 新破碎機采用4支相同大小的軸承，比同規格的其他破碎機型號更大，壽命更長。增加了動顎總成的使用時間，延長了更換軸承的周期。

11.排料口液壓調整: 每種型號的破碎機都可以配置液壓調整系統。通過液壓和蓄能器的配合，達到自動調整料口并預緊動顆的目的。 安全可靠的液壓系統減少了開機前的準備工作，提高了工作效率，并保障了主機的安全運行。

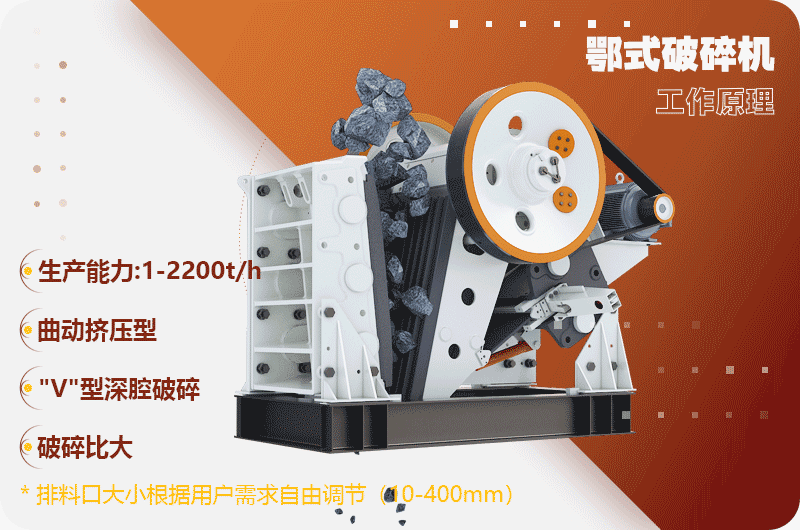

工作原理

歐版鄂式破碎機工作方式為曲動擠壓型，是以電動機為動力，驅動使動鄂按預定軌跡作往復運動上下運動， 當動鄂上升時肘板與動鄂間夾角變大，從而推動動鄂板向固定鄂板接近，與其同時物料被壓碎或劈碎， 從而將進入由固定鄂板、活動鄂板和邊護板組成的破碎腔內物料予以破碎，達到破碎的目的； 當動鄂下行時，肘板與動鄂夾角變小，動鄂板在拉桿，彈簧的作用下，離開固定鄂板，此時已破碎物料從破碎腔下口排出。 隨著電動機連續轉動而破碎機動鄂作周期運動壓碎和排泄物料，實現批量生產。

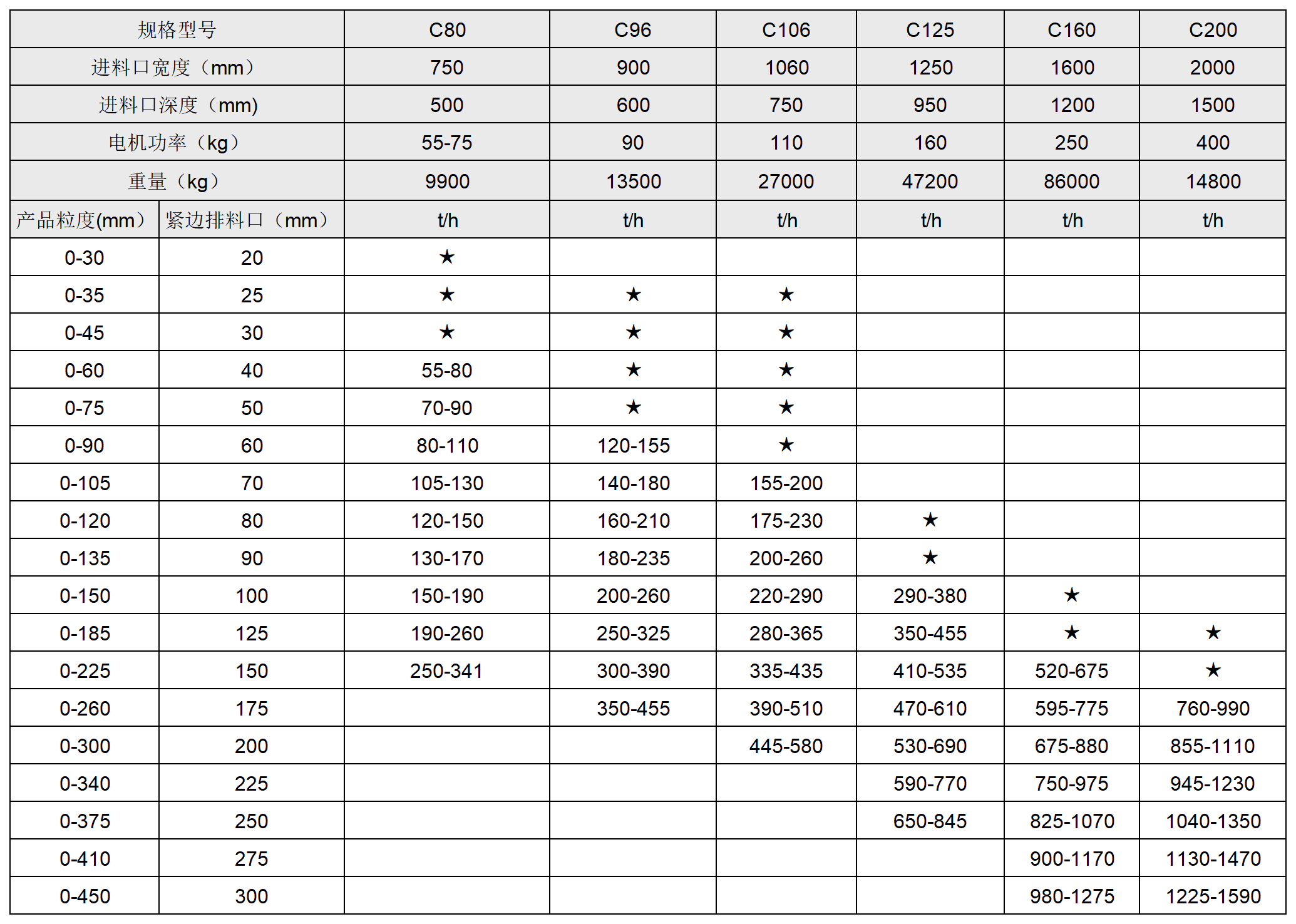

技術參數
